1. Na slici je prikazan simbol za:

a) potenciometar,
b) podesivi otpor – trimer,
c) osigurač,
d) promjenjivi otpor.

2. Kojim se slovom označava električni napon?
a) A,
b) U,
c) V,
d) R.

3. Kako procjenjujemo snagu signala koju procjenjuje S-metar ako njegova snaga prelazi nivo S9?
a) izgovaranjem koliko stepeni se pokazivač S-metra pomaknuo preko linije koja označava nivo S9,
b) izgovarajući koliko je puta signal jači od jačine signala na S0,
c) kazujući koliko je puta signal slabiji od jačine signala na S8,
d) izgovaranjem koliko decibela jačina signala prelazi nivo S9.

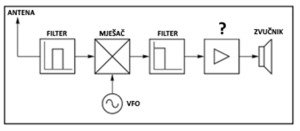

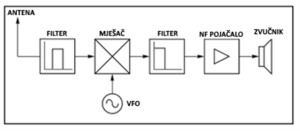

4. Šta prikazuje slika?

a) prijemnik s direktnim miješanjem,
b) jednostepeni superheterodinski prijemnik,
c) dvostruki superheterodinski prijemnik,
d) UKT FM prijemnik.

5. Sa kojom jedinicom se daje jačanje ili slabljenje sistema?
a) Volt (V),
b) farad (F),
c) decibel (dB),
d) frekvencija (f)

6. Koliki je ukupan otpor strujnog kola na slici?

a) 1000 Ω,
b) 700 Ω,
c) 500 Ω,
d) 250 Ω.

7. Princip rada transformatora se zasniva na:
a) uskladištenju elektriciteta u namotajima transformatora,
b) sposobnosti primarnog i sekundarnog namotaja transformatora da pretvaraju jednosmjernu struju u izmjeničnu,
c) indukovanje izmjeničnog napona na njegovom sekundarnom namotaju uzrokuje magnetno polje koje stvara izmjenični napon priključen na njegov primarni namotaj,
d) sposobnosti željezne jezgre transformatora da u određenom omjeru mjenja frekvenciju izmjenične struje u sekundaru u odnosu na frekvenciju struje na primaru

8. Može li slabo podešena antena biti uzrok smetnjama na TV prijemnicima u okolini?
a) ne, antena ne utiče na nastanak TV smetnji,
b) da, ako antenu koristimo za snage preko 500W
c) da,
d) da, ali to važi samo za prijemne antene.

9. Zbog atmosferskih pražnjenja potrebno je uraditi sljedeće:
a) propisno uzemljiti antensku instalaciju i odspojiti je od opreme, isključiti iz zidnih utičnica svaki uređaj koji može biti oštećen prenaponima koji mogu doći preko el. mreže,
b) nastaviti rad s uređajima i tokom pojave jakih atmosferskih pražnjenja i ne vaditi utikače električnih uređaja iz mrežnih utičnica,
c) raditi samo s prenosnim uređajem izvan kuće, u dvorištu,
d) nastaviti raditi kao da se ništa ne događa i samo zatvoriti vrata i prozore.

10. Kako nazivamo jedinicu za mjerenje frekvencije?
a) Volt (V),
b) Farad (F),
c) Herc (Hz),
d) Henri (H).

11. Da spriječimo zračenje subharmonika i harmonika iza VHF predajnika postavljamo:
a) High pass (visokopropusni) filter,
b) Band pass (bandpropusni) filter,
c) Stop band filter (bandnepropusni) filter,
d) Low pass (niskopropusni) filter.

12. Kakav je odnos između broja sunčevih pjega i intenziteta sunčevog zračenja?
a) Sunčevo zračenje je najmanje kada je broj pjega najveći,
b) Sunčevo zračenje je najveće kada je broj pjega najveći,
c) intenzitet zračenja i broj sunčevih pega nemaju korelaciju,
d) Sunce uvijek sija, a pjege se pojavljuju samo povremeno.

13. Šta je radio predajnik?
a) to je uređaj koji generiše radiofrekventni signal, oprema ga informacijama, pojačava i zatim šalje anteni, gdje se emituje u eter,
b) to je uređaj koji otkriva signal radio-frekvencije i iz njega izvlači informacije,
c) to je uređaj pomoću kojeg možemo primati informacije,
d) to je uređaj koji se gotovo nikada ne koristi.

14. Koja je funkcija detektora?
a) funkcija detektora je izvlačenje informacija iz signala,
b) funkcija detektora je opremiti signal informacijama,
c) funkcija detektora je pojačavanje signala,
d) funkcija detektora je modulisanje signala.

15. Izračunajte napon na otporniku R u šemi.

a) 6 V,
b) 8 V,
c) 10 V,
d) 12 V.

16. Koja od sljedećih antena može imati horizontalni dijagram zračenja dat na slici?

a) yagi antena,
b) GP antena,
c) quad antena,
d) dugožična antena.

17. Kako visina antene utiče na sposobnost uspostavljanja dalekih (DX) veza?
a) visina antene nije bitna,
b) viša antena omogućava bolje veze na daljinu,
c) niža antena omogućava bolje veze na daljinu,
d) uvijek postavite antenu što je moguće niže jer je sigurnija.

18. Prijemnik ima dobru osjetljivost:
a) ako dobro prima signal susjednog kanala,
b) ako može primati i veoma slabe signale,
c) ako je osjetljiv na mehaničke vibracije,
d) ako je osjetljiv na male temperaturne promjene.

19. Električni dipol je:
a) antena sastavljena od dva linearna provodnika postavljenih u suprotnim smjerovima, sa napajanjem u sredini,
b) žičana antena proizvoljne dužine sa napajanjem na kraju,
c) parabolična antena,
d) aktivna antena koja automatski mijenja polarizaciju.

20. Od čega zavisi efikasnost antene?
a) efikasnost antene je uvijek ista i ne mijenja se,
b) efikasnost antene zavisi o omjeru otpora gubitaka i otpornosti zračenja,
c) efikasnost antene zavisi samo od otpora zračenja antene,
d) efikasnost antene zvisi o gubicima u materijalu od kojeg je antena izrađena.

21. Koju veličinu u elektrotehnici označava L?
a) dužina,
b) induktivnost,
c) snaga,
d) kapacitet.

22. Da li se zavojnice mogu vezati serijski i paralelno?
a) mogu,
b) mogu samo ako se vežu na jednosmjerni izvor napajanja,
c) mogu samo ako su zavojnice napravljene od aluminijuma,
d) ne mogu

23. Kolika je približna dužina polutalasnog dipola (1/2 λ) za frekvenciju od 140 MHz?
a) 4 m
b) 2 m
c) 1 m
d) 50 cm

24. Šta je VFO?
a) to je oscilator promjenljive frekvencije u kojem se LC oscillatorno kolo obično koristi kao oscilatorno kolo,
b) to je oscilator koji osciluje na određenoj frekvenciji koju određuje kvarcni kristal,
c) to je oscilator koji osciluje samo na vrlo visokim frekvencijama,
d) to je oscilator koji ne može oscilovati.

25. Prijemnici najčešće imaju S-metar. Šta možemo njime procijeniti?
a) nivo ulaznog signala,
b) nivo signala lokalnog oscilatora u superheterodinskom prijemniku,
c) nivo izlaza niske frekvencije,
d) faktor pojačanja pojačala međufrekvencije.

26. Šta je to vještačka antena?
a) antena napravljena od plastike,
b) antena napravljena od metala,
c) to je poseban oblik antene, koja ne zrači u prostor i ima realnu otpornost u širokom frekventnom spektru,
d) to je posebna antena koja potpuno isijava energiju u prostor.

27. Šta znači PEP oznaka?
a) PEP je oznaka za tip antene koja se koristi na radio-amaterskim takmičenjima,
b) PEP je oznaka za eng.“Peak Envelope Power” ili vršna snaga ovojnice,
c) PEP označava prosječnu snagu sinusnog signala,
d) PEP je skraćenica koja nema značenje u elektrotehnici.

28. Predajne i prijemne karakteristike jedne antene su:
a) međusobno iste,
b) različite su im impedanse na priključnici,
c) sve karakteristike su međusobno različite,
d) kada se jedna te ista antena koristi i kao prijemna i kao predajna, kao prijemna ima znatno manji dobitak.

29. Koja je od navedenih materija provodnik?
a) destilovana voda,
b) aluminijum,
c) teflon,
d) bakelit.

30. Jedinica za električnu snagu je:
a) Volt,
b) Vat,
c) Amper,
d) Om.

31. Kako nazivamo talas koji se širi duž Zemljine površine?
a) površinski talas,
b) troposferski talas,
c) prostorni talas,
d) prizemni talas.

32. Može li dobro pojačalo (malošumno sa velikim pojačanjem) ispred prijemnika poboljšati odnos signala i šuma na svom izlazu?
a) da, uvijek,
b) samo ako je temperatura antene dovoljno niska u odnosu na temperaturu prijemnika,
c) ne možemo, jer pojačavamo i korisni signal i šum pojačalom,
d) ne, jer pretpojačalo nema uticaja na odnos signal-šum na izlazu prijemnika.

33. Koja je standardna vrijednost impedanse na antenskom priključku amaterskih radio-predajnika?
a) 25 Ω
b) 50 Ω
c) 75 Ω
d) 300 Ω

34. Osnovna funkcija radio-amaterskog prijemnika je:
a) prijem/slušanje komercijalnih radio stanica,
b) preuzimanje digitalnih metereoloških podataka,
c) prijem/slušanje sadržaja iz radio-amaterskih veza (saobraćaja),
d) prijem/slušanje radio signala iz svemira.

35. Smetnje na komšijinom TV prijemniku postoje i kad se odspoji njegova antena, a vremenski su istovremene s predajom našeg predajnika. Pokušaćemo to spriječiti:
a) upotrebom sobne TV antene,
b) upotrebom filtra u TV antenskom vodu,
c) zamjenom TV antenskog kabla,
d) ugradnjom mrežnog filtera.

36. Koji od navedenih izvora ne može proizvesti izmjeničnu struju?
a) generator u elektrani,
b) baterija,
c) prenosni generator koji pokreće benzinski motor,
d) automobilski alternator.

37. Osnovna uloga antenskog tjunera je da:
a) zaštiti radio-uređaj od atmosferskih pražnjenja,
b) omogući digitalne vrste rada putem radio-uređaja,
c) smanji snagu predajnika na dozvoljenu vrijednost,
d) prilagodi rad uređaja sa nerezonantnom antenom.

38. Simbol na slici predstavlja?

a) vazdušnu zavojnicu,
b) promjenjivu vazdušnu zavojnicu,
c) zavojnicu sa jezgrom,
d) podesivu zavojnicu sa jezgrom

39. Izračunajte vrijednost struje I3 na slici!

a) 5 A,
b) -5 A,
c) 0 A,
d) 1 A.

40. Oznaka – skraćenica USB je vezana za proces modulisanja i označava:
a) srednji bočni opseg signala,
b) donji bočni opseg signala,
c) gornji bočni opseg signala,
d) nepoželjni bočni opseg signala.

41. Pomoću kojeg detektora možemo demodulisati FM signal?
a) sa detektorom ovojnice,
b) sa frekventnim diskriminatorom,
c) sa produkt detektorom,
d) ni sa čim od navedenog.

42. Kako se zove jedinica za mjerenje električne snage?
a) Volt (V)
b) Džul (J),
c) Vat (W),
d) Kandel (cd)

43. Koja skraćenica označava amplitudnu modulaciju sa potisnutim nosiocem?
a) FM,
b) DSB,
c) AM,
d) PM.

44. Jedinica za mjerenje frekvencije je:
a) herc,
b) henri,
c) farad,
d) amper.

45. Na slici je prikazan simbol za:



a) stalni otpor,
b) promjenjivi otpor,
c) osigurač,
d) potenciometar.

46. Najveće zračenje YAGI antena ima u pravcu:
a) suprotno od direktora,
b) vertikalno na radijator i suprotno od reflektora,
c) vertikalno od reflektora,
d) zrači u svim smjerovima jednako.

47. Nekvalitetno i nepropisno izvedeno zaštitno i RF uzemljenje može:
a) zaštititi od atmosferskih pražnjenja i RF smetnji,
b) više naškoditi, nego zaštititi nas i našu opremu,
c) pojačati snagu uređaja,
d) biti bolje nego nikakvo.

48. Količina eletriciteta mjeri se jedinicom:
a) Volt,
b) Amper,
c) Kulon,
d) Om.

49. Skraćenica LSB označava SSB signal koji sadrži:
a) gornji bočni opseg,
b) donji bočni opseg,
c) oba bočna opsega,
d) samo nosilac.

50. Međusobno povezani atomi nazivaju se:
a) molekuli,
b) jedinjenja,
c) udruženja,
d) grupe.
