Osnovne tehničke karakteristike najpopularnijih koaksijalnih kablova


Koax tip Z Oma Kapacitet u pF / m Vk Faktor Dielektrik Oklapanje

Mjere u mm Ohm / 1000 m

Prečnik unutrašnjeg
provodnika

Prečnik Dielektrika Prečnik vanjski Radius savijanja kg/100m Oma/1km
unutraš.
provod.

Oma/1km

širma

4/S-60 60 75 0.77 PE-Cell 50 dB 1.4 4.9 7 60 5.9 12 11
60-7-2 60 85 0.66 PE   1.5 6.6 8.8
Aircell-7 50 74 0.83 PE/Luft 90 dB 1.85 5 7.3 25 7.2 0.86 0.85
Aircom-Plus 50 84 0.84 PE/Luft 90 dB 2.7 7.2 10.3 100 15
CF1/2" 60 68 0.82   90 dB     15.9 70 30
CF1/4" 50 82 0.82   90 dB     8 40 13
CF3/8" 50       90 dB     15
CF5/8" 50       90 dB     23
Ecoflex 10 50 77 0.86 LLC PE 85 dB 2.85   10.2 40 13.1
Ecoflex 15 50 77 0.86 LLC PE 85 dB     14.6 70 25.8
H100 50   0.84 PE/Luft 90 dB 2.5 6.9 9.8 150 11
H1001 50 82 0.81         10.3 50 10.3
H155 50 100 0.79 PE/Cell 90 dB 1.4 3.9 5.4 35 3.9 1.5 1.7
H2000 50 80 0.83         10.3
H500 50 82 0.81 PE/Cell 80 dB 2.5 7 9.8 75 10.7
RG-11 AU 75 67 0.66 PE 60 dB 1.2 7.3 10.3 50 13.9 22 4.1
RG142 AU 50 95 0.7 PTFE 80 dB 0.95 2.95 4.95
RG174 U 50 101 0.66 PE 55 dB 0.5   2.5
RG-178
RG-179
RG-188 AU 50 95 0.7 PTFE   0.51   2.7
RG-196 AU 50 95 0.7 PTFE   0.3   1.9
RG-213 U 50 101 0.66 PE 60 dB 2.25 7.25 10.3 100 15.3 6 4.1
RG-231 US 50 101 0.66 PE 60 dB 2.25 7.25 10.3 90 15.5 6 4.1
RG-214 US 50 101 0.66 PE 80 dB 2.25 7.25 10.8     6
RG-223 U 50 101 0.66 PE 80 dB 0.9 2.95 5.3
RG-316 50 95 0.7 PE   0.51   2.5
RG-55 53.3 94 0.66 PE 90 dB 0.9 3 5.3 30 5
RG-58 CU 50 101 0.66 PE 60 dB 0.9 2.95 5. 25 4 39 13.5
RG-59 75 67 0.66         6.15 30 5.7

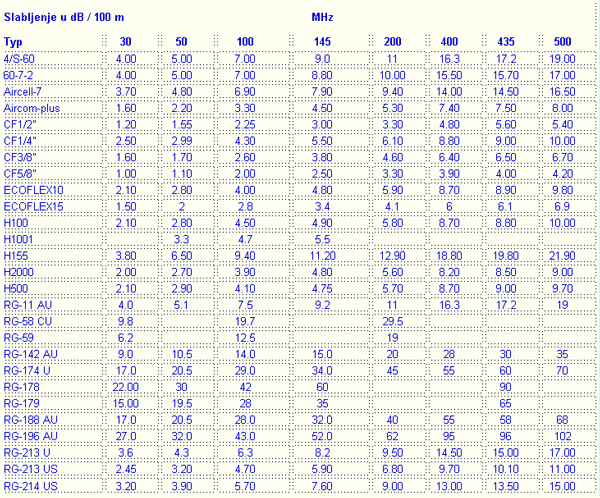

Slabljenje koaksijalnih kablova

koaxatt

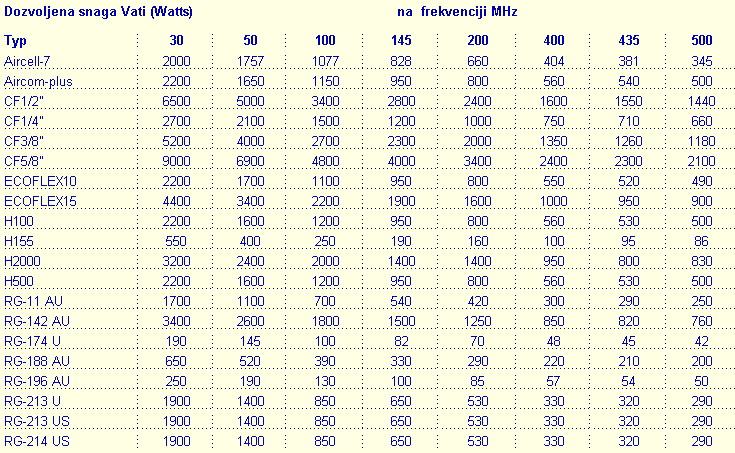

Maksimalna dozvoljena snaga

koaxpower
